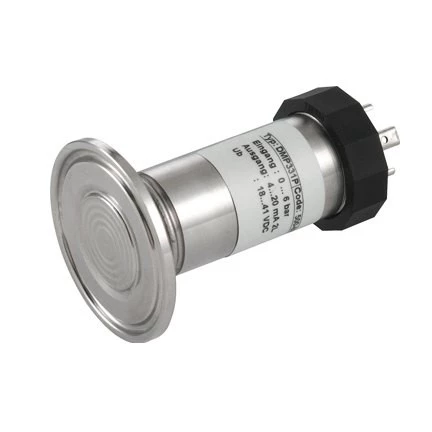

Датчик избыточного_абсолютного давления с открытой мембраной DMP 331P
Конструктивной особенностью датчика является открытая мембрана, позволяющая применять датчик для измерения давления в вязких субстанциях. Специальная конструкция датчика DMP331P позволяет применять его для измерения давления в средах с температурой до 300 °C.
Поставка датчика осуществляется с резьбовым соединением (дюймы), а также с соединением под зажим (Clamp) и трубное соединение (Dairy pipe). Использование датчика DMP331P позволяет проводить измерения статического и динамического давления в диапазонах от 100 мбар до 40 бар (от 10 кПа до 4 МПа) в соответствии с DIN 16128. Также возможна поставка датчиков для заданного диапазона давлений.
Датчик пригоден для использования во всех средах неагрессивных к нержавеющей стали типа 1.4435 и 1.4301. В специальном исполнении c танталовым покрытием мембраны возможно измерение давления особо агрессивных сред (хлор и т. п.)
Наличие стандартизованных электрических сигналов на выходе, наряду с возможностью выбора механических вариантов крепления изделия, обеспечивают широкие возможности по применению датчика DMP331P.
Области применения:
• технологические операции
• химическая промышленность
• пищевая промышленность
• целлюлозно-бумажная промышленность
• особо агрессивное производство (хлор и т. п.)
• Измеряемый диапазон
от 0…0,1 до 0…40 бар
• Выходной сигнал
4…20 мА / 2-х пров., 0…20 мА / 3-х пров., 0…10 В / 3-х пров.
• Электрическое присоединение
Стандартное исполнение — IP65 Разъем DIN 43650
Дополнительно — IP67 Разъем Binder 723 (5-конт.) Кабельные разъемы, включая кабель длиной 2 метра Разъем DIN 43650 (IP 67) М12×1
Дополнительно — IP68 Разъем Buccaneer
Другое исполнение — под заказ
• Резьба присоединения к процессу
Стандартное исполнение: G½ DIN 3852 G1" DIN 3852 Зажим ISO 2852 DN 1"", DN 1½ или DN 2"" Конический штуцер DIN 11851 DN 25, DN 50
• Напряжение питания
0…10 В / UB=14…36 В
• Диапазон температуры измеряемой среды
от −25 до +300 °C
• Степень защиты
IP65–68
• Корпус
Нержавеющая сталь 1.4301
• Штуцер
Нержавеющая сталь 1.4435
• Мембрана
Нержавеющая сталь 1.4435
• Уплотнение
FKM / Без уплотнения Другое исполнение — под заказ
