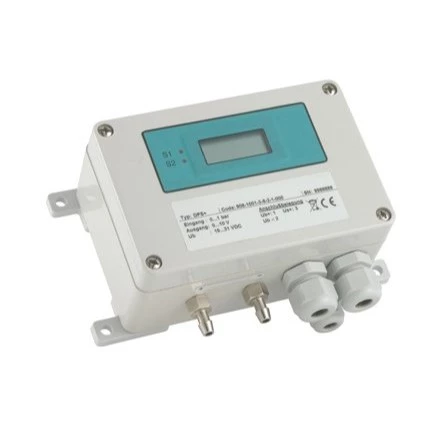

Датчик дифференциального давления для промышленности и лабораторных исследований DPS+
Преобразователь содержит пьезочувствительный элемент (6…1000 мбар). Преобразователь обладает высокой надежностью и работает практически безотказно. Благодаря наличию специальных цепей температурная погрешность сведена к минимуму. Интегрированные электронные устройства обеспечивают выходной сигнал пропорциональный давлению в системе. Уровень сигнала по току 4…20 мА, напряжение 0…10 В. Вы также можете использовать функции аттенюатора (затухание сигнала) в случае высоких перепадов давления. В качестве источника питания применен источник постоянного напряжения (24 В) с защитой от смены полярности. Также возможно использование переменного источника тока на 230 В. Благодаря прочному корпусу DPS+ пригоден как для применения в промышленности, так и для лабораторных исследований. Устройство обладает стабильными характеристиками, превосходной линейностью преобразования сигнала и совместимостью с другими устройствами. Температурный дрейф сведен к минимуму благодаря введению специальных цепей компенсации для каждого чувствительного элемента в диапазоне температур от 0 до 60 °C.
Области применения:
• кондиционирование воздуха
• технологии чистых комнат (напр. производство интегральных схем, чипов)
• медицинское оборудование
• контроль перепада давления на фильтрах
• измерение уровня (через воздушную колонну)
• трубки давления, диафрагменные измерители
• Измеряемый диапазон
от 0…6 мбар до 0…1000 мбар
• Выходной сигнал
Стандартное исполнение: 2-х проводное: Ток: 4…20 мА / UB =12...31 B (без дисплея)
Дополнительно:2-х пров.: 4…20 мА / UB =19…31 B (с дисплеем) 3-х пров. исполнение: 4…20 мА / UB =19…31 B или 230 В / 50 Гц (±10%)
• Погрешность
1,0% / 0,35% ВПИ
• Электрическое присоединение
Зажимной контакт max 1,5 мм² PG7 (пост. ток) PG9 (перемен. ток)
• Резьба присоединения к процессу
Ø6,6×11 (для трубы Ø6)
• Напряжение питания
0…10 В / UB =19…31 B или 230 В / 50 Гц (±10%)
• Диапазон температуры измеряемой среды
от −40 до +80 °C
• Степень защиты
IP54
• Корпус
ABS
• Штуцер
Медный сплав
• Мембрана
RTV, Al 2 O3 , никель
