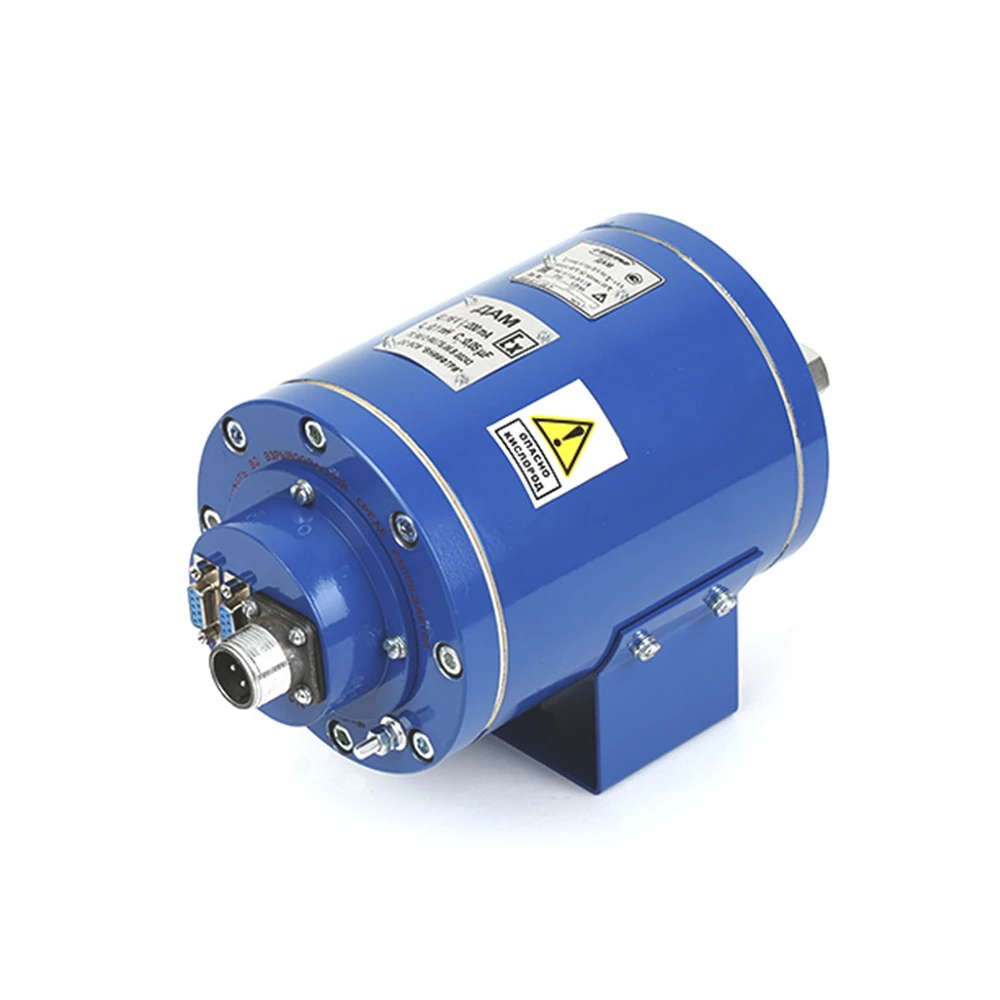

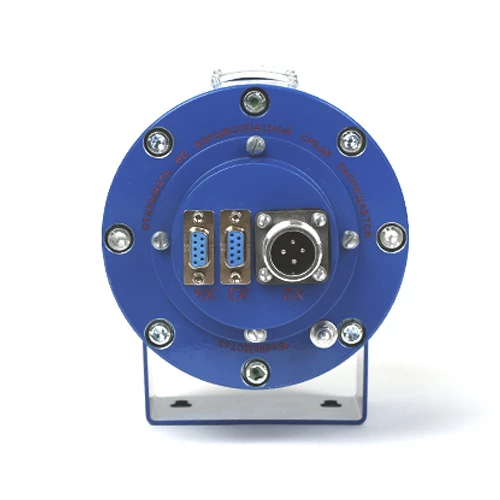

ДАМ - датчики-газоанализаторы термомагнитные

Главная
Каталог
Газоснабжение

Цена по запросу

Принцип действия — термомагнитный или термокондуктометрический.

Тип газоанализаторов — стационарный.

Предназначен для автоматического измерения концентрации одного компонента (кислорода, водорода, диоксида углерода, дейтерия) в воздухе рабочей зоны помещений и наружных установок.

Область применения:

— системы контроля технологических процессов энергетики, нефтехимической, химической отрасли;

— система контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС‑21М.

Характеристики	Значение	Примечание
Принцип действия	термомагнитный термокондуктометрический	– исполнения ИБЯЛ.407111.002, -01 … -17, -42 … -46 – исполнения ИБЯЛ.407111.002-18 … -41, -47 … -49
Выходные сигналы	токовый выход 4–20 мА RS-485, протокол связи MODBUS‑RTU	– кроме ДАМ ИБЯЛ.407111.002, -01, -02 – только для ДАМ ИБЯЛ.407111.002 -03…-49
Маркировка взрывозащиты	1Exd[ib]IICT6X
Степень пылевлагозащиты	IP54
Габаритные размеры датчиков, не более, мм	165×130×280
Масса датчиков, не более, кг	5,0

Сертификат об утверждении типа средств измерений

Декларация таможенного союза (ЕАЭС)

Сертификат соответствия

Техническое описание на датчики-газоанализаторы ДАМ

Методика поверки на датчики-газоанализаторы ДАМ

Монтажный чертеж на датчики-газоанализаторы ДАМ

Руководство по эксплуатации

Обозначение	Определяемый компонент	Диапазон измерений, объемная доля, %	Состав анализируемой среды
ИБЯЛ.407111.002-03	O2	0 – 2	кислород - аргон
-04	O2	0 – 5	кислород - азот
-05	O2	0 – 5	кислород - азот
-06	O2	0 – 10	кислород - азот
-07	O2	0 – 30	кислород - азот
-08	O2	0 – 50	кислород - азот
-09	O2	15 – 30	кислород - азот
-10	O2	0 – 2	кислород - дымовой газ *
-11	O2	0 – 5	кислород - дымовой газ *
-12	O2	0 – 5	кислород - дымовой газ *
-13	O2	0 – 10	кислород - дымовой газ *
-14	O2	0,0 – 10	кислород - дымовой газ *
-15	O2	0,0 – 21	кислород - воздух
-16	O2	0,0 – 30	кислород - воздух
-17	O2	0 – 10	кислород - ацетилен
-18	Н2	0 – 1	водород - азот
-19	Н2	0 – 2	водород - азот
-20	Н2	0 – 3	водород - азот
-21	Н2	60 – 100	водород - азот
-22	Н2	0 – 1	водород - воздух
-23	Н2	0 – 2	водород - воздух
-24	Н2	0 – 3	водород - воздух
-25	Н2	0 – 1	водород - кислород
-26	Н2	0 – 2	водород - кислород
-27	Н2	0 – 3	водород - кислород
-28	Н2	50 – 100	водород - углеводороды
-29	Н2	70 – 100	водород - углеводороды
-30	O2	0 – 1	кислород - водород
-31	O2	0 – 2	кислород - водород
-32	O2	0 – 3	кислород - водород
-33	СO2	0 – 10	диоксид углерода - азот
-34	СO2	0 – 20	диоксид углерода - азот
-35	СO2	0 – 40	диоксид углерода - азот
-36	СO2	30 – 50	диоксид углерода - азот
-37	СO2	40 – 100	диоксид углерода - азот
-38	O2	0 – 1	кислород - дейтерий
-39	O2	0 – 3	кислород - дейтерий
-40	дейтерий	0 – 1	дейтерий - кислород
-41	дейтерий	0 – 3	дейтерий - кислород
-42	O2	0 – 2	кислород - дымовой газ**
-43	O2	0 – 5	кислород - дымовой газ**
-44	O2	0 – 10	кислород - дымовой газ**
-45	O2	0 – 5	кислород - дымовой газ**
-46	O2	0 – 10	кислород - дымовой газ**
-47	Н2	80 – 100	водород - азот
-48	Н2	90 – 100	водород - азот
-49	Н2	95 - 100	водород - азот

Примечания
* – определяется при заказе газоанализатора.
** – состав дымовых газов (для твердого и жидкого топлива):
объемная доля водорода – до 1 %;
объемная доля метана – до 1 %;
объемная доля диоксида углерода – до 25 %;
азот – остальное.
*** – состав дымовых газов (для газообразного топлива):
объемная доля водорода – до 1 %;
объемная доля метана – до 1 %;
объемная доля диоксида углерода от 7 до 13 %;
азот – остальное.
Модификации ИБЯЛ.407111. 002, -47..-49 могут использоваться для контроля чистоты водорода в генераторах.
