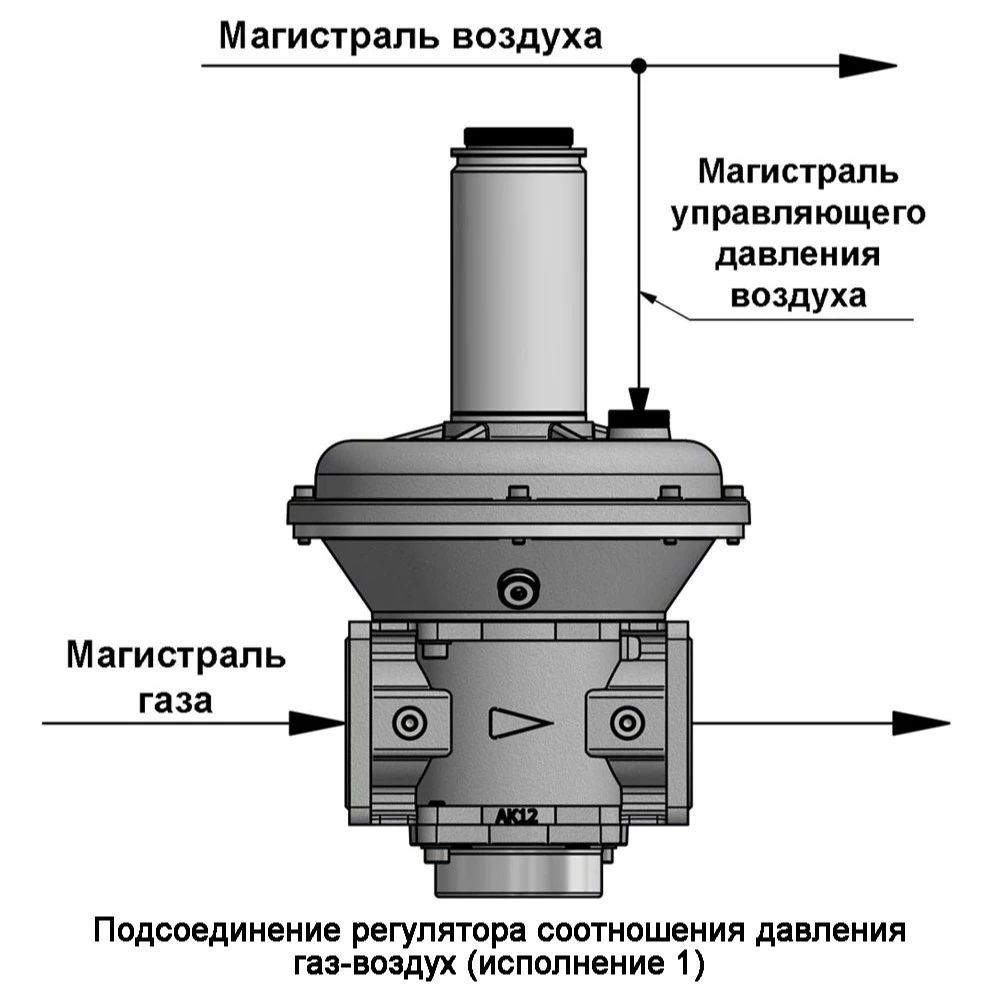

Регуляторы-стабилизаторы давления, регуляторы соотношения давления газ-воздух DN 15-100

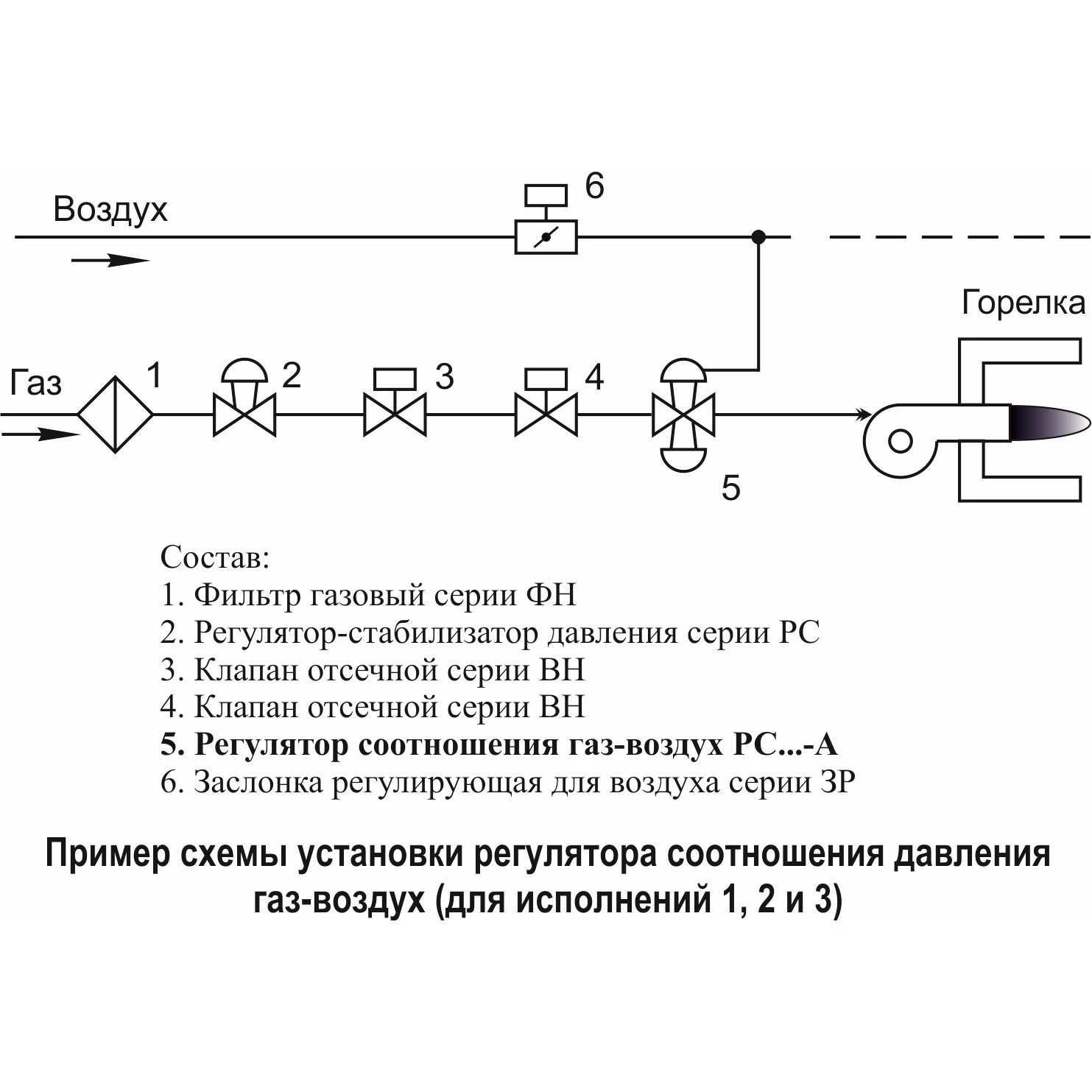

УСЛОВИЯ ПРИМЕНЕНИЯ ДЛЯ ИСПОЛНЕНИЯ 2:

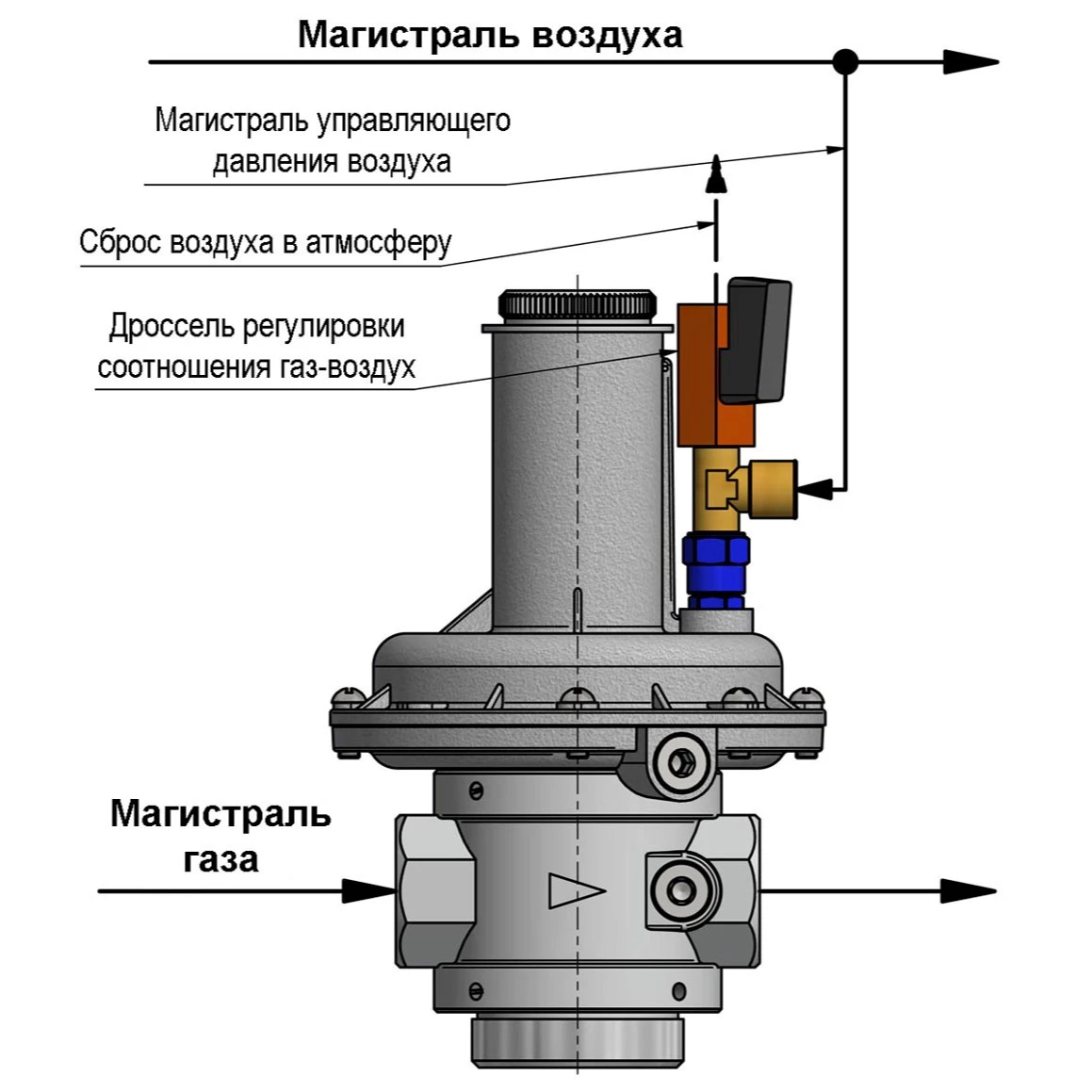

Регулятор соотношения давлений газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10, исполнение 2) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 2 поставляются в комплекте с дросселирующим узлом, который монтируется на воздушную (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на воздушной магистрали устанавливается дросселирующий узел, регулировка которого позволяет изменять соотношение давлений газ-воздух. Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на воздушную магистраль (исполнение 2)
УСЛОВИЯ ПРИМЕНЕНИЯ ДЛЯ ИСПОЛНЕНИЯ 3:

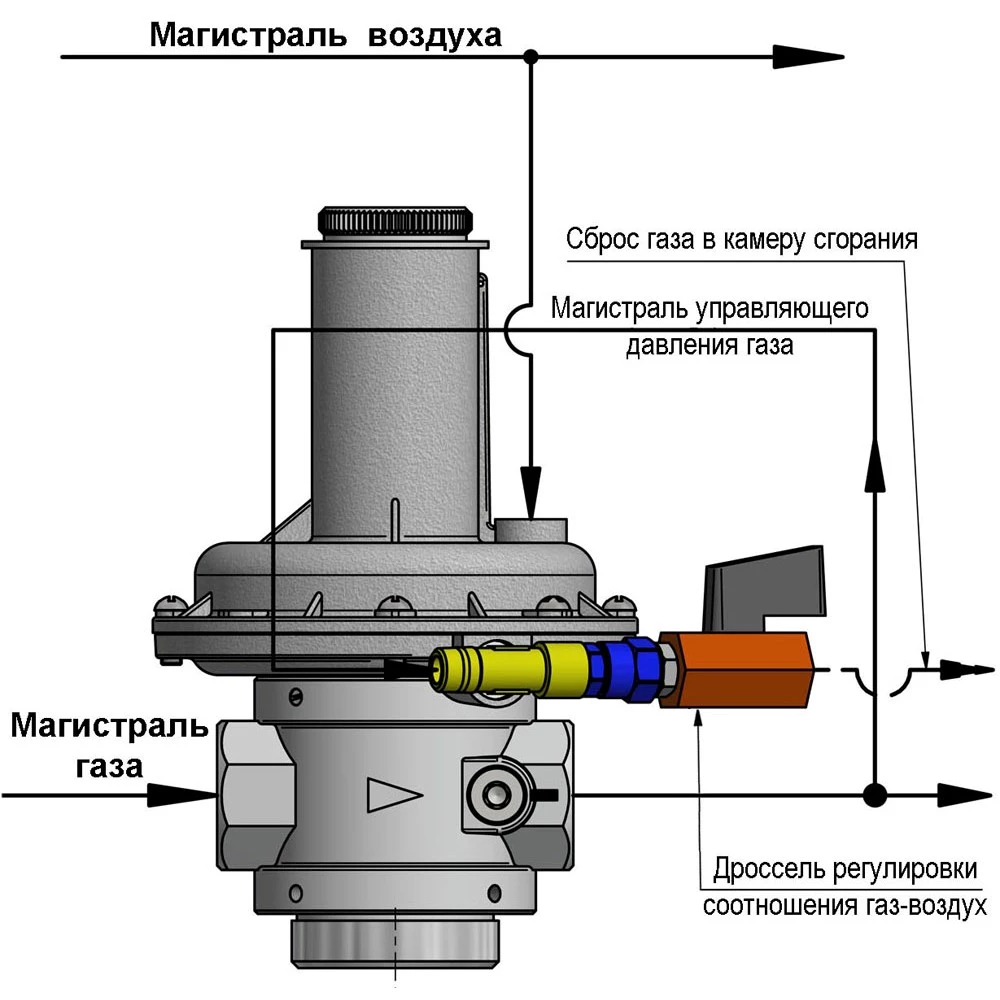

Регулятор соотношения давлений газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2, (исполнение 3) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 3 поставляются в комплекте с дросселирующим узлом, который монтируется на газовую (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на газовой магистрали устанавливается дросселирующий узел, а внутренняя импульсная трубка блокируется.
Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на газовую магистраль (исполнение 3).
РЕГУЛЯТОРЫ СООТНОШЕНИЯ ДАВЛЕНИЯ ГАЗ-ВОЗДУХ МУФТОВОГО ИСПОЛНЕНИЯ:
(дроссельные узлы не показаны)

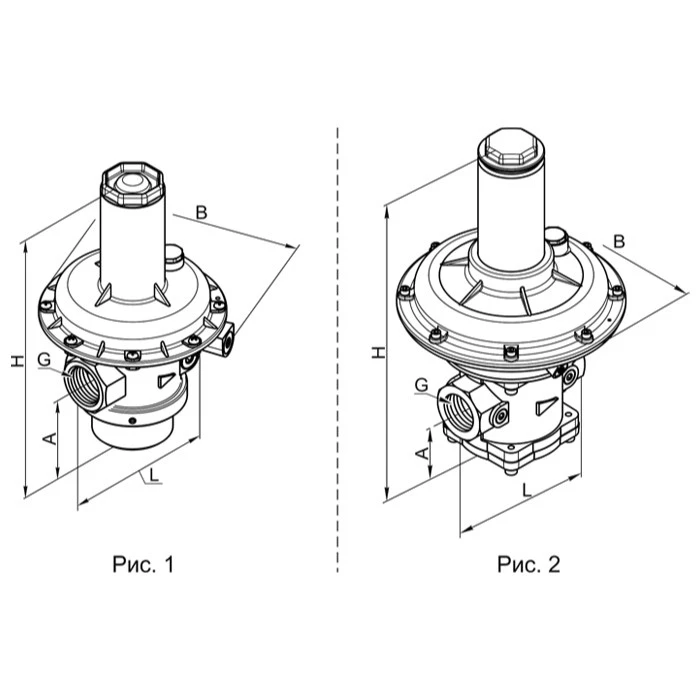

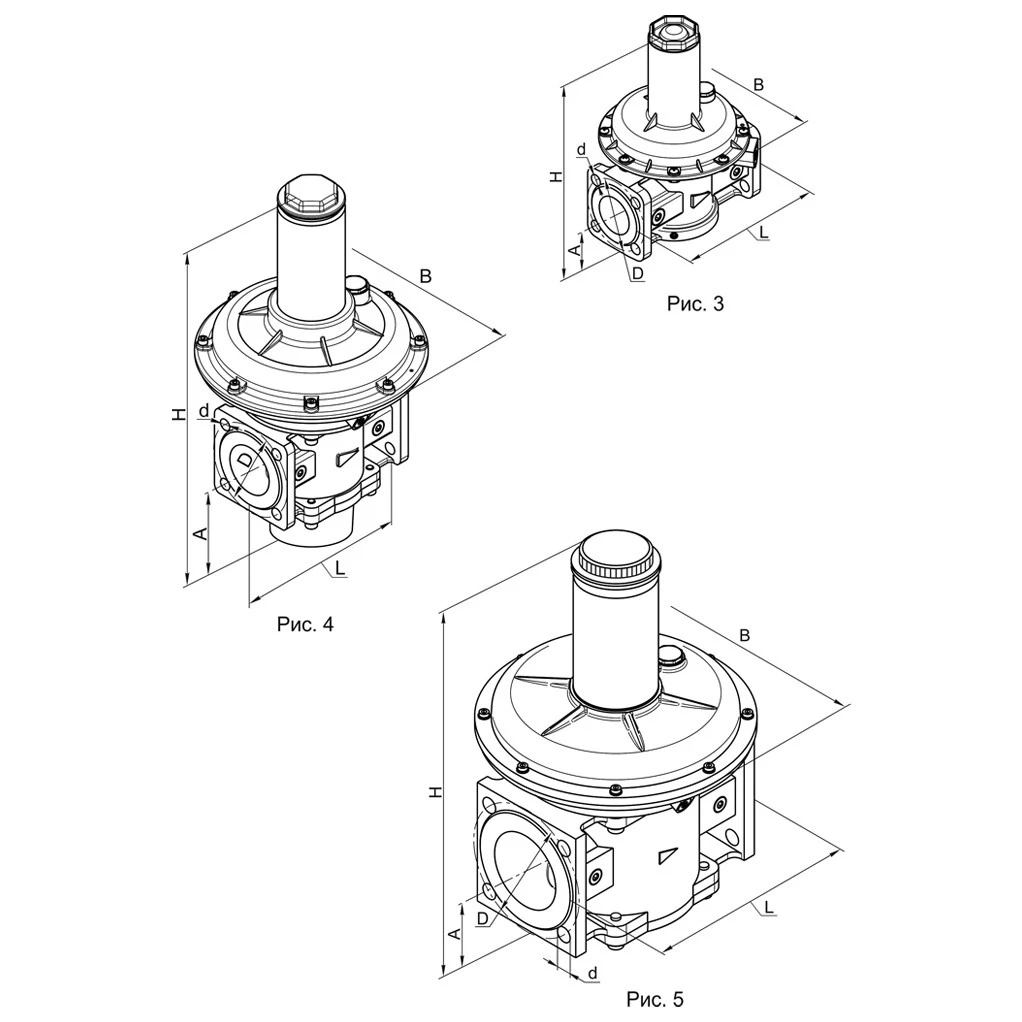

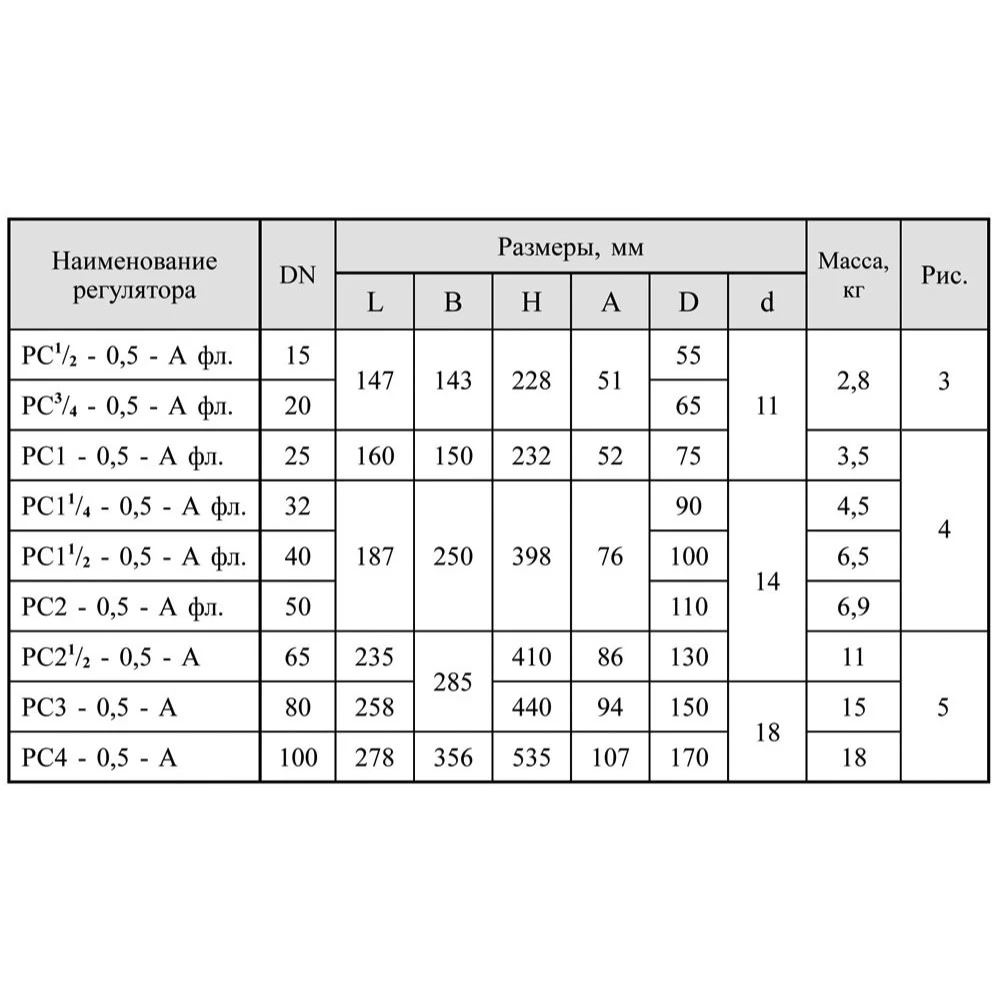

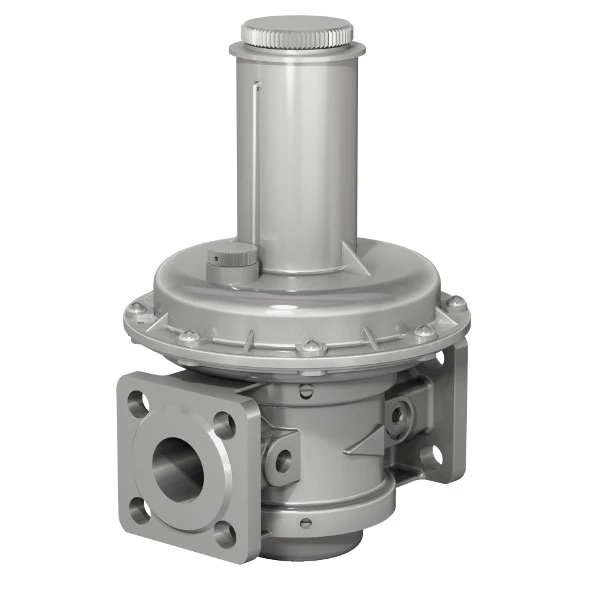

РЕГУЛЯТОРЫ СООТНОШЕНИЯ ДАВЛЕНИЯ ГАЗ-ВОЗДУХ ФЛАНЦЕВОГО ИСПОЛНЕНИЯ:
(дроссельные узлы не показаны)
РЕГУЛЯТОРЫ СООТНОШЕНИЯ ДАВЛЕНИЯ ГАЗ-ВОЗДУХ ДОПОЛНИТЕЛЬНО КОМПЛЕКТУЮТСЯ:
• исполнение 2 - дроссельным узлом, устанавливаемым на воздушную магистраль;
• исполнение 3 - дроссельным узлом, устанавливаемым на газовую магистраль.
Пример записи регулятора соотношения давления газ-воздух номинальным диаметром DN-50 фланцевого исполнения, исполнение 2 (наличие дроссельного узла на воздушной линии), вид климатического исполнения У3.1:
Регулятор РС2-0,5-А фл ., исполнение 2 (дроссельный узел на воздушной линии), У3.1
