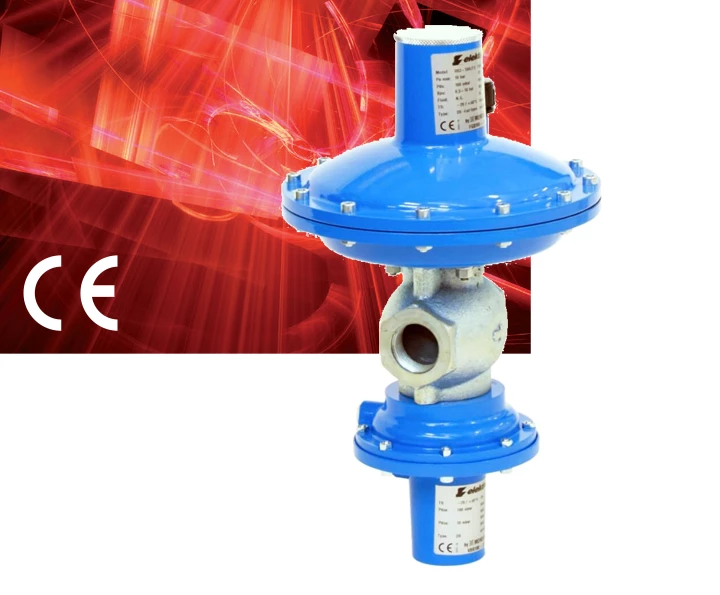

Регуляторы давления газа BEV-R-RS
 |  |
Габаритные размеры и вес
 |
 |
Рекомендации по выбору и установке
Регулятор давления выбирается с учетом давления на входе (Pu), давления на выходе (Pd) и расхода (Q), который он должен подавать к устройствам, установленным ниже по потоку. В следующих таблицах представлен максимальный расход природного газа в м3 / ч в стандартных условиях (абсолютное давление 1,013 бар, температура 15 ° C), с переменным током 10% и внешней импульсной линией, с учетом различных входных давлений и различных d ‘давлений. Для перевода в кг / час сжиженного нефтяного газа = умножьте на 1,2; преобразовать в поток азота = умножить на 0,789.
 |  |
 |  |
 |
Максимальный расход, обеспечиваемый регулятором, также можно рассчитать по формуле, приведенной в EN 334 (упрощенный расчет):
а) Если поток не в критическом состоянии, то есть ( pu − pd ) ≤ 0,5 * ( pu + pa ) :
| б) Если поток находится в критическом состоянии, то есть ( pu − pd ) > 0,5 * ( pu + pa ) :
|
где:
QN = максимальный расход в нормальных условиях Нм3 / ч (Нормальные условия 0 ° C 1,013 бар 1 Нм3 / ч = 1,056 стм3 / ч)
d = относительная плотность газа (см. Табл.)
Cg = коэффициент расхода (см. Табл.)
pu = давление на входе регулятора, в барах (относительное значение по отношению к атмосфере) tu = температура газа на входе регулятора, в ° C
pd = давление на выходе регулятора, в барах (относительное значение по отношению к атмосфера)
pa = атмосферное давление, в барах (абсолютное значение — обычно 1,013 бар)
К максимальному расходу, рассчитанному по формуле, должен применяться запас прочности не менее 10% (значения, приведенные в таблицах, ниже, чем рассчитанные по формуле, поскольку они учитывают запас примерно 10% и скорость газа. на выходе, что не лишнее). |  |
После выбора модели регулятора необходимо учитывать, что внутренний импульсный отбор адекватно работает до выходной скорости 20 м / с, поэтому необходимо рассчитать скорость газа на выходе регулятора. Если скорость превышает 20 м / с, требуется внешний импульсный отбор (фитинги для внешнего импульсного отбора предоставляются только по запросу). Следует избегать скорости выхода более 150 м / с. | Для расчета скорости используйте формулу: V = скорость газа (м / с) Q = расход газа в стандартных условиях (стм3 / ч) D = внутренний диаметр трубопровода (мм — см.Табл.11) pd = давление на выходе регулятора (бар) |
При выборе размера выпускной трубы учитывайте максимальные скорости, указанные в Таблице
 | |
Кроме того, для правильной работы рекомендуется:
— всегда устанавливать фильтр перед устройством;
— установить перепускной клапан для устранения скачков давления из-за резких изменений расхода;
— при необходимости подключите внешний импульсный разъем на расстоянии не менее 4xDN от регулятора на прямом участке трубы (см. рис. ниже).
— установите любые запорные клапаны после регулятора на расстоянии не менее 6xDN, чтобы внутри трубопровода имелся достаточный объем, поглощающий избыточное давление в случае отключения.
Пример установки:
|
Модели:
|
