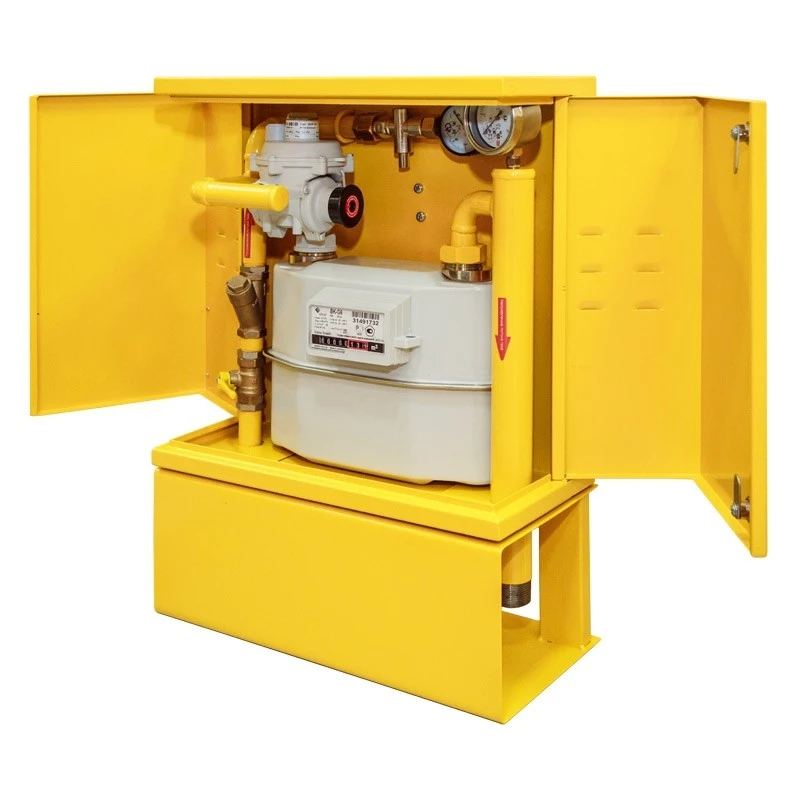

Пункт учета и редуцирования газа ПУРДГ- 6..25
Технические характеристики
• Максимальное давление на входе Рmax, МПа: не более 0,6
• Диапазон настройки для газа на выходе Рвых, кПа (мм. в. с): 0,8(80)...8(800). *
• Пропускная способность для газа с плотностью 0,73 кг/м3 Qmax(м3/ч) при давлении на входе 0,6 МПа — 10 либо 25 (в зависимости от модификации).
• Основная относительная погрешность измерения:
• ±3% в диапазоне расходов от Qmin до 0,1Qном
• ±1,5% в диапазоне расходов от 0,1Qном до Qmax — для счетчиков ВК и BK-T
• ±3,2% в диапазоне расходов от Qmin до 0,1Qном
• ±1,7% в диапазоне расходов от 0,1Qном до Qmax — для комплексов СГ-ТК-Д
• Температура окружающей среды, °С :
• от −40 до +50 для пункта на базе ВК G4-G16
• от −40 до +55 для пункта на базе ВК G4T-G10T
• от −30 до +55 для пункта на базе комплекса СГ-ТК-Д
Разрешение на применение Федеральной службы по экологическому,технологическому и атомному надзору №РРС 00-29547;
Сертификат соответствия № С-RU.AB28.B.00294.
* — по умолчанию пункты поставляются настроенными на выходное давление Рвых — 2,0кПа
Отличительные особенности
Пункт учета редуцирования газа серии ПУРДГ включает следующее оборудование:
• Регулятор давления газа M2R, производства «ЭЛЬСТЕР Газэлектроника», либо других производителей
• Счетчик газа ВК либо ВК-Т с механической термокомпенсацией, либо измерительный комплекс СГ-ТК-Д, оснащенный электронным корректором ТС220
• Фильтр газа Ду20
• Контрольные манометры для измерения давления на входе и выходе пункта (по заказу). Пункты проектируются и изготавливются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СниП 42-01-2002 проходя 100% неразрушающий контроль

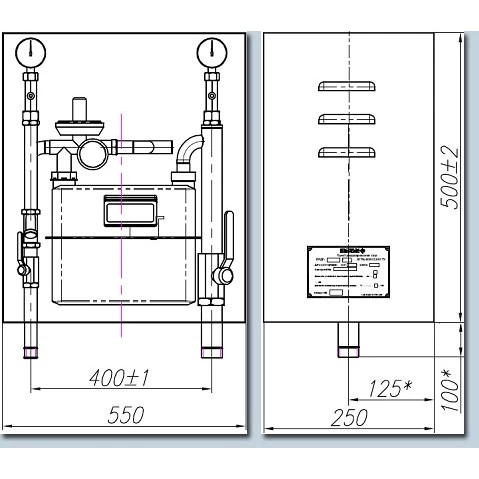

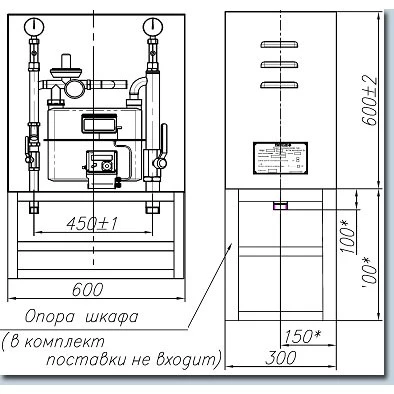

Габаритные и присоединительные размеры

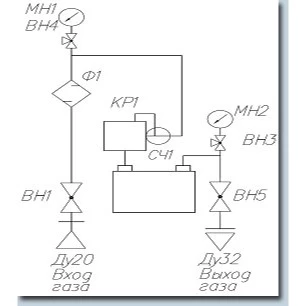

• ВН1 — Кран шаровый муфтовый 11б27п Ду 20
• ВН3-ВН4 — Кран кнопочный VE-РАСКО-НЗ-G1/2
• ВН5 — Кран шаровый муфтовый 11б27п Ду 32
• СЧ1 — Счетчик газа ВК G4(G6) либо G4T(G6T)
• МН1 — Манометр ДМ 02-100-1-0,6 МПа
• МН2 — Манометр НМ96 0..10 кПа
• Ф1 — Фильтр газа Ду20
• КР1 — Регулятор давления газа
•

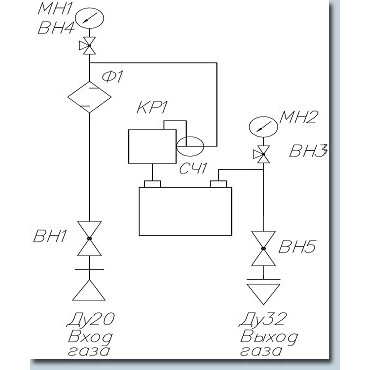

• ВН1 — Кран шаровый муфтовый 11б27п Ду 20
• ВН3-ВН4 — Кран кнопочный VE-РАСКО-НЗ-G1/2
• ВН5 — Кран шаровый муфтовый 11б27п Ду 32
• СЧ1 — Счетчик газа ВК G10(G16) либо G10T либо СГ-ТК-Д-16(25)
• МН1 — Манометр ДМ 02-100-1-0,6 МПа
• МН2 — Манометр НМ96 0..10 кПа
• Ф1 — Фильтр газа Ду20
• КР1 — Регулятор давления газа
